AT 系列使用說明
C-MARK AT系列,在這里我們僅以AT3703作為一個例子

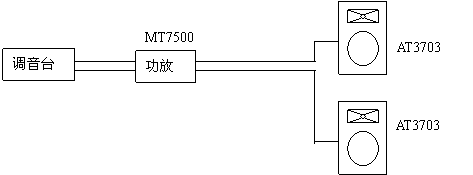

一、當AT3703音箱后面的分頻開關處于全頻輸入(FULL RANGE)狀態時,將調音臺輸出信號輸入到功放MT7500放大后再輸入到兩只AT3703音箱中(如圖所示)。

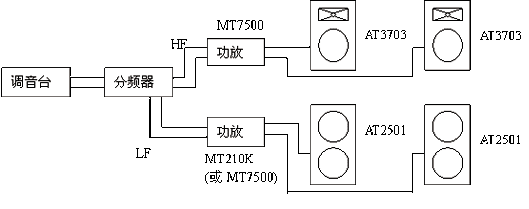

二、此時AT3703音箱還是一種全頻輸入(FULL RANGE)狀態時,將調音臺輸出信號通過一臺A905電子分頻器(此時為二分頻,分頻點為180Hz-190Hz)分頻后, 中高頻輸入到一臺MT7500功放中放大后輸入到兩只AT3703音箱中;低頻信號輸入一臺MT210K或MT7500功放中放大后再輸入到超重低音AT2501音箱中。(如圖所示)

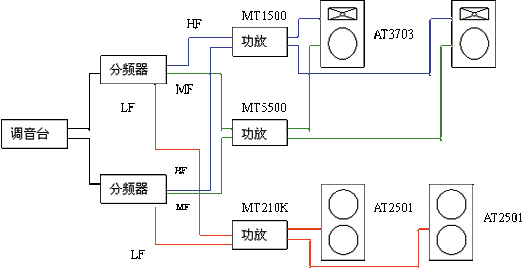

三、當AT3703音箱后面的開關處于分頻輸入(BI-AMP)狀態時,將調音臺輸出信號通過兩臺A905電子分頻器(此時為三分頻,中高頻分頻點為2KHz-4KHz,低頻分頻點為180Hz-190Hz,)分頻后,中高頻信號輸入到一臺MT1500功放中,放大后輸入到兩只AT3703音箱的中高頻輸入接口中;低頻信號輸入到一臺MT5500功放中放大后,再輸入到兩只AT3703的低頻輸入接口,超重低音可用可不用,根具具體情況決定,如不用則可使用一臺A905作兩個兩分頻用,如用則低頻信號輸入一臺MT210K功放中放大后再輸入到兩只超重低音AT2501音箱中。(如圖所示)
四、對于AT3703和AT2501的使用數量,可多只音箱組成音箱陣列,也可根據場地大小和使用情況來進行增減,經對該系列吊裝件的測定,最多每組可吊裝AT3703音箱30只。
CT2844X和CT2844X 線性陣列使用說明
C-MARK CT2844X和CT1501X線性陣列

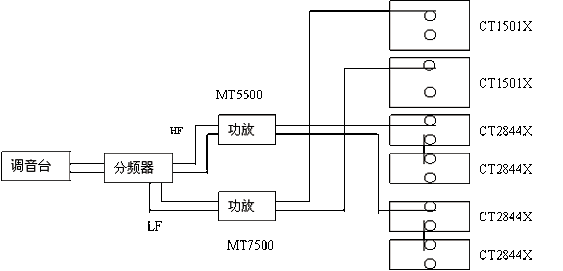

一、此時CT2844X音箱是一種全頻輸入(FULL RANGE)狀態,將調音臺輸出信號通過一臺A905電子分頻器(此時為二分頻,分頻點為180Hz-190Hz)分頻后,中高頻輸入到一臺MT5500功放中放大后輸入到四只CT2844X音箱中;低頻信號輸入一臺MT7500功放中放大后再輸入到一只CT1501X音箱中。(如圖所示)

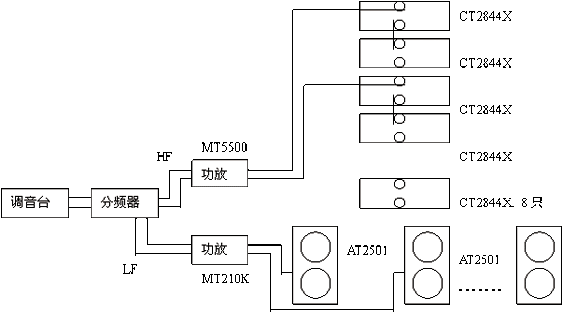

二、此時CT2844X音箱還是一種全頻輸入(FULL RANGE)狀態,將調音臺輸出信號通過一臺A905電子分頻器(此時為二分頻,分頻點為180Hz-190Hz)分頻后,中高頻輸入到一臺MT5500功放中放大后輸入到四只CT2844X音箱中;低頻信號輸入一臺MT210K功放中放大后再輸入到兩只AT2501音箱中。(如圖所示)
注:這是在一些大型場所所使用音箱的一種安裝方法,按L、R立體聲工作方式,以下只是它其中的一個聲道圖。

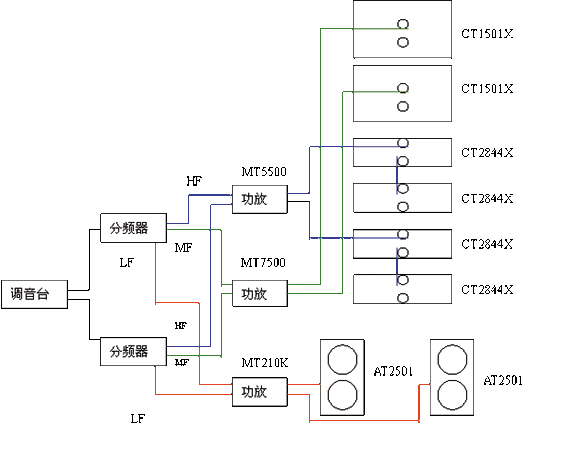

三、此時CT2844X音箱任然是一種全頻輸入(FULL RANGE)狀態,將調音臺輸出信號通過兩臺A905電子分頻器(此時為三分頻,中高頻分頻點為2KHz-4KHz,低頻分頻點為180Hz-190Hz,)分頻后,中高頻信號輸入到一臺MT5500功放中,放大后輸入到四只CT2844X音箱中;中低頻信號輸入到一臺MT7500功放中放大后,再輸入到一只CT1501X中音音箱中,低頻信號輸入一臺MT210K功放中放大后再輸入到兩只AT2501音箱中。(如圖所示)
注:這是在一些大型場所所使用音箱的一種安裝方法,按L、R立體聲工作方式,以下只是它其中的一個聲道圖。
四、對于CT2844X、CT1501X和AT2501的使用數量,可根據場地大小和使用情況來進行增減,經對該吊裝件的測定,最多每組可吊裝CT2844X音箱69只,CT1501X音箱40只。
LND32大型線性陣列使用說明
C-MARK LND32大型線性陣列

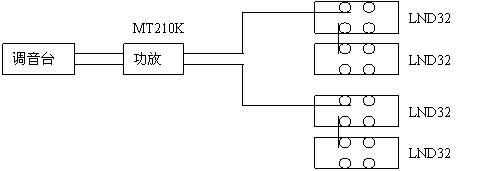

一、當LND32音箱后面的分頻開關處于全頻輸入(FULL RANGE)狀態時,將調音臺輸出信號輸入到功放MT210K中放大后再輸入到四只LND32音箱中(如圖所示)。

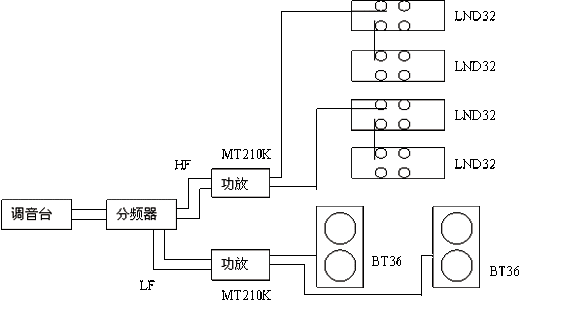

二、此時LND32音箱還是一種全頻輸入(FULL RANGE)狀態時,將調音臺輸出信號通過一臺A905電子分頻器(此時為二分頻,分頻點為180Hz-190Hz)分頻后,中高頻輸入到一臺MT210K功放中放大后輸入到四只LND32音箱中;低頻信號輸入一臺MT210K功放中放大后再輸入到兩只BT36音箱中。(如圖所示)
注:這是在一些大型場所所使用音箱的一種安裝方法,按L、R立體聲工作方式,以下只是它其中的一個聲道圖。

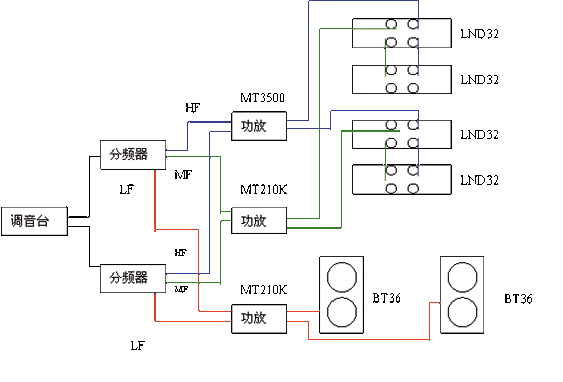

三、當LND32音箱后面的開關處于分頻輸入(BI-AMP)狀態時,將調音臺輸出信號通過兩臺A905電子分頻器(此時為三分頻,中高頻分頻點為2KHz-4KHz,低頻分頻點為180Hz-190Hz,)分頻后,中高頻信號輸入到一臺MT3500功放中,放大后輸入到四只LND32音箱的高頻輸入接口中;中低頻信號輸入到一臺MT210K功放中放大后,再輸入到四只LND32的低頻輸入接口,低頻信號輸入一臺MT210K功放中放大后再輸入到兩只BT36音箱中。(如圖所示)
注:這是在一些大型場所所使用音箱的一種安裝方法,按L、R立體聲工作方式,以下只是它其中的一個聲道圖。
四、對于LND32和BT36的使用數量,可根據場地大小和使用情況來進行增減,經對該吊裝件的測定,最多每組可吊裝LND32音箱73只。
